氣動液壓元件 4

發(fā)布日期：2012-05-30 16:47:25　作者：眾高密封科技

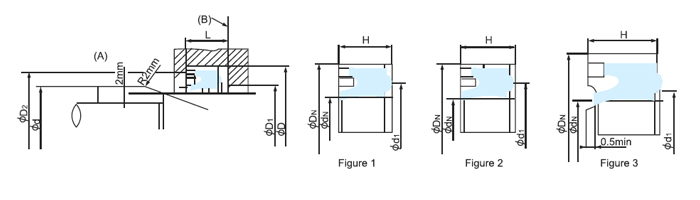

AEI尺寸表

dn	Dn	H	D1	d	D	L	D2	D3
				H11	H10	±0.1	±0.2	±0.3
6	12	5.5	8.6	6	12	7	9	7
8	16	6	11.5	8	16	7	13	9
10	18	6	13.5	10	18	7	15	11
12	20	6	15.5	12	20	7	17	13
14	22	6	17.5	14	22	7	19	15
16	24	6	19.5	16	24	7	21	17
18	26	6	21.5	18	26	7	23	19
20	28	6	23.5	20	28	7	24	21
22	30	6	25.5	22	30	7	26	23
25	33	6	28.5	25	33	7	29	26
28	36	6	31.5	28	36	7	32	29
30	40	6	34.5	30	40	7	35	31.5
32	42	6	36.5	32	42	7	37	33.5
36	46	6	40.5	36	46	7	41	37.5
40	50	6	44.5	40	50	7	45	41.5
50	67	10	54	50	67	12.5	58	51.5
52	69	10	56	52	69	12.5	60	55
57	74	10	61	57	74	12.5	65	60
70	87	10	74	70	87	12.5	78	73
78	98	10	82.5	78	95	12.5	86	81

氣動電磁閥用密封件

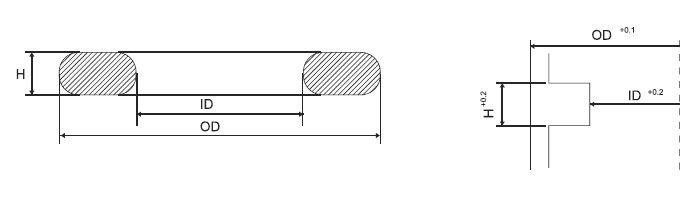

C型圈尺寸表

型號	D	d	H
C-SP-6	6.00	3.00	0.70
C-SP-7	7.00	3.50	0.90
4V110	7.40	3.5	1.00
4V110	7.70	4.00	1.00
4V110	7.73	4.00	1.00
4V110	7.73	4.00	1.60
4V120	8.15	4.8	1.00
C-SP-10	10.00	5.00	1.30
4V210	10.15	5.00	1.30
4V210	10.16	6.00	1.30
4V210	10.18	5.00	1.30
4V210	10.20	5.00	1.40
4V210	10.25	5.00	1.00
4V210	10.38	5.00	1.00
4V210	10.40	5.00	1.30
4V210	10.40	5.00	1.40
4V210	10.40	6.00	1.30
4V210	10.40	6.00	1.40
4V230	10.00	4.00	1.00
4V230	10.00	6.00	1.00
4V310	11.15	6.00	1.00
4V310	11.50	5.70	1.40
4V310	11.70	6.00	1.40
4V310	11.75	5.90	1.40
4V310	12.00	7.40	1.50
C-SP-12.5	12.50	6.50	1.50
4V310	12.70	6.30	1.60
4V310	12.80	7.40	1.40
4V330	11.50	5.50	1.10
4V360	14.15	6.90	1.50
4V360	15.00	8.20	1.40
4V360	14.16	8.80	1.40
4V410	16.15	9.00	1.50
4V410	16.16	10.00	1.50
C-SP-16	16.30	8.20	1.60
4V410	16.40	9.00	1.50
4V510	20.16	10.00	1.60
4V510	22.16	10.00	1.60
C-SP-24	24.30	12.70	1.60
4V610	25.16	16.00	2.00

Y型圈尺寸表

型號	D	d	H
4V210	10.16	6.00	2.00
4V210	10.20	6.00	2.00
4V210	10.30	6.00	2.00
4V210	11.70	7.00	2.00
4V310	11.80	8.00	2.00
4V310	12.20	7.50	2.00
4V360	14.20	9.00	2.50
4V410	16.20	9.00	2.70
4V410	16.40	9.50	2.00
4V510	20.20	10.50	2.80
4V610	26.20	12.00	3.00
